ППР1 ПНЕВМОПРИВОД ОДНОСТОРОННЕГО ДЕЙСТВИЯ

Пневмопривод одностороннего действия для управления кранами (клапанами, задвижками и др.), выполненными по стандартам ISO5211, DIN3337, VD/VDE3845, NAMUR. Клапан одностороннего действия (нормально закрытый) ППР1 для управления потоком рабочей среды в трубопроводе.

 Основные особенности:

• Подходят для кранов серий КПР
• Управляются сжатым воздухом
• Одностороннего действия – пружинный возврат поршней
• 2 болта для подстройки крайних положений клапана на ±5°
• Возможность установки на привод позиционного электро пневматического регулятора ПЭР-1000Р
• Возможность установки на привод блока индикации положения БИП
• Долгий срок службы
• Бесшумная работа

Технические характеристики

• Рабочая среда: сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
• Тонкость очистки воздуха: 30 мкм
• Температура рабочей среды: −20…80°С
• Рабочее давление: 2...8 бар
• Присоединение воздуховодов: G⅛", G¼", G⅜", G½"
• Угол полного поворота: 90°
• Количество пружин: 5...12
• Уплотнение: NBR
• Материал корпуса: алюминиевый сплав

ТАБЛИЦА ПОТРЕБЛЕНИЯ ВОЗДУХА ДЛЯ ОТКРЫТИЯ И ЗАКРЫТИЯ КЛАПАНА:

Модель	Объем воздуха на открытие, л	Объем воздуха на закрытие, л
ППР1-032	0,035	0,045
ППР1-052	0,09	0,12
ППР1-063	0,14	0,2
ППР1-075	0,21	0,3
ППР1-083	0,29	0,41
ППР1-092	0,49	0,71
ППР-105	0,7	0,99
ППР1-140	1,7	2,4
ППР1-160	2,6	3,7
ППР1-190	4,2	5,9
ППР1-210	5,7	8,2
ППР1-240	9	12,8
ППР1-270	12,6	17,9
ППР1-300	21,4	30
ППР1-350	31,2	43,7
ППР1-400	47,9	67,1

Расход воздуха пневмоприводами рассчитывается по следующим формулам:
«Расход воздуха односторонним приводом ППР1» (л/мин) = «объем воздуха на открытие» (л) × («давление воздуха» (кПа) + 101,3) ÷
101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).
«Расход воздуха двусторонним приводом ППР2» (л/мин) = «объем воздуха (на открытие + на закрытие)» (л) × («давление воздуха» (кПа)
+ 101,3) ÷ 101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).

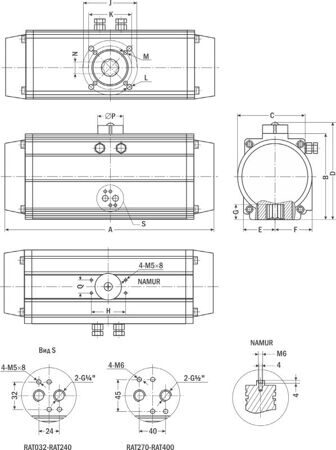

 Габаритные размеры:
